Wiegen an bord
Kimax 2 sensor luft
Kimax 2 sensor luft
Kimax 2 sensor Luft
1 x Sensorbox, Chassis
Durchfluss Drossel diam. 6mm
T-Stück diam. Ø 8mm / 6mm / 8mm
- Bruttogewicht Anhänger *
- Aktuelle Belastung aller Einzelachsen
- Nutzlast pro Anhänger *
- Alarm bei Überlastung einzelner Achsen
- Alarm für Bruttogewicht
Anhängerversion - direkt auf Ihr Chassis

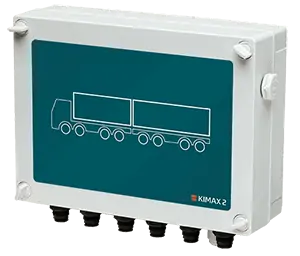

Der Kimax 2Sensor ist ein Slave-Gerät ohne Display, das für die Kommunikation mit dem Kimax 2-Funk oder Kimax 2-Universal über den Gerätebus bestimmt ist.
Die Kimax 2 On-Board Load Control ist ein elektronisches Wiegesystem, das in allen Fahrzeugen eingesetzt werden kann, deren Achsen oder Achsgruppen mit Luftfederung ausgestattet sind.
Durch den modularen Aufbau ist das Produkt sehr flexibel und kann an die meisten Fahrzeuggegebenheiten individuell angepasst werden.
Ein Traktor kann ohne Neukalibrierung problemlos von einem Anhänger auf den nächsten Anhänger wechseln
Sensorkonfiguration
Bei allen Fahrzeugen erhalten Sie beste Genauigkeit mit zwei unabhängigen Lufteinlässen für jede Achse, einer für jeden pneumatischen Kreis (rechts und links) pro Achse oder Achse
Gruppe, berechnet Kimax 2 die aktuelle Achslast jeder Achse aus zwei Referenzwerten LO und HI pr Achse.
Eine Zwei- oder Dreiachsgruppe kann mit einem Messkanal gemessen werden, ein 2-Achs-Anhänger benötigt einen Kimax 2-Sensor mit zwei Messkanälen
Kimax 2 Sensor hat zwei getrennt einstellbare Alarmstufen
Alarm 1 wird durch eine blinkende Diode für die einzelne Achse am angeschlossenen Kimax 2 Radio oder Kimax 2 Universalanzeigegerät angezeigt.
Alarm 2, der ein internes „Relais“ einschaltet, wenn das gewählte** Gewicht für dieses Fahrzeug überschritten wird. Das Relaissignal kann als EIN/AUS-Eingang für eine Warnlampe oder ein anderes Gerät verwendet werden, zum Beispiel ein Tracking-GPS oder einen Bordcomputer.
* Traktor-/Anhänger-Messwerte erfordern ein Kimax 2 Radio, das im LKW installiert ist, und einen Kimax 2 Sensor, der am Anhänger installiert ist.
** Alarm 2 kann für Einzelachs-/Achsgruppengewicht, Nutzlast oder Bruttogewicht eingestellt werden, indem das Kimax Terminal-Programm über USB mit Ihrem Laptop verbunden wird.
Achslastmessungen

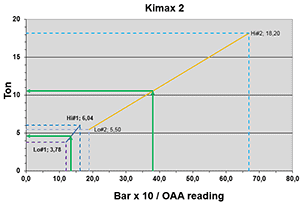

Kimax 2 nutzt die Linearität zwischen Luftdruck und Achslast der einzelen Achsen.
Basierend auf 2 Referenzpunkten für jede Achse (Leergewicht und geladenes Gewicht) ind dem momentan gemessenen Luftdruch berechnet Kimax 2 die momentane Achslast mit einerGenaugkeit von 2% der maximalen Achslast jeder Achse.
Abhängig vom Ladegewicht, steuern Niveau-Regelventile den Luftdruck in den Balgen so, daß eine konstante Höhe des Fahrzeugchassis über Grund erreicht wird.
Trailers können mit einem oder zwei Niveauregelventilen pro Achse bzw.Achsgruppe ausgestattet sein. Wenn nur ein Ventil vorhanden ist, erhalten Sie mit einem Kimax mit einfachen Lufteinlass gute ergebnisse, bei zwei Ventilensorgt ein doppelter Lufteinlass für das genauste Wiegeergebnis.
052000-0151
P/N 052000-0151 Kimax 2 sensor 1x2 Lufteinlässe
Technichse Spezifikationen:
| Spannungsversorgung | 10 - 30 V Gleichstrom |
| Stromaufnahmen | 0,1 Amp |
| Alarm 1 | Blinkende Anzeige, nur auf angeschlossenem Anzeigegerät sichtbar |
| Alarm 2 | Ausgang (Normal offen) NPN max 0,2A / 50 V DC |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftansluss | Schnellkupplung für 6 mm Luftschlauch |
| Maximale Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Geräte-bus | Power line |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | 175 x 135 x 90 mm |
| Gewicht ca. | 1.650 g |
| Schutzklasse | IP65 |
| Zulassungen | E1 & CE |
Kimax 2 Sensor enthalten 2 x Luftdruckdrosseln und 2 x T-Stück Ø8 mm - Ø6 mm - Ø8 mm. Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, Wie 10 mm, 12 mm und 3/8".
Dieser Kimax 2-Sensor ist für die Kommunikation mit einem Kimax 2 Radio konzipiert.
052200-0151
P/N 052200-0151 Kimax 2 Sensor 2x2 Luft
alternative P/N 052200-01B1
Technichse Spezifikationen:
| Spannungsversorgung | 10 - 30 V Gleichstrom |
| Stromaufnahmen | 0,1 Amp |
| Alarm 1 | Blinkende Anzeige, nur auf angeschlossenem Anzeigegerät sichtbar |
| Alarm 2 | Ausgang (Normal offen) NPN max 0,2A / 50 V DC |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftansluss | Schnellkupplung für 6 mm Luftschlauch |
| Maximale Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Geräte-bus | Power line |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | 175 x 135 x 90 mm |
| Gewicht ca. | 1.650 g |
| Schutzklasse | IP65 |
| Zulassungen | E1 & CE |
Kimax 2 Sensor enthalten 4 x Luftdruckdrosseln und 4 x T-Stück Ø8 mm - Ø6 mm - Ø8 mm. Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, Wie 10 mm, 12 mm und 3/8".
Dieser Kimax 2-Sensor ist für die Kommunikation mit einem Kimax 2 Radio konzipiert.
052220-0151
P/N 052220-0151 Kimax 2 Sensor 3x2 Luft
alternative P/N 052220-01B1
Technichse Spezifikationen:
| Spannungsversorgung | 10 - 30 V Gleichstrom |
| Stromaufnahmen | 0,1 Amp |
| Alarm 1 | Blinkende Anzeige, nur auf angeschlossenem Anzeigegerät sichtbar |
| Alarm 2 | Ausgang (Normal offen) NPN max 0,2A / 50 V DC |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftansluss | Schnellkupplung für 6 mm Luftschlauch |
| Maximale Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Geräte-bus | Power line |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | 175 x 135 x 90 mm |
| Gewicht ca. | 1.650 g |
| Schutzklasse | IP65 |
| Zulassungen | E1 & CE |
Kimax 2 Sensor enthalten 6 x Luftdruckdrosseln und 6 x T-Stück Ø8 mm - Ø6 mm - Ø8 mm. Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, Wie 10 mm, 12 mm und 3/8".
Dieser Kimax 2-Sensor ist für die Kommunikation mit einem Kimax 2 Radio konzipiert.
0522222-0151
P/N 052222-0151 Kimax 2 Sensor 4x2 Luft
alternative P/N 052222-01B1
Technichse Spezifikationen:
| Spannungsversorgung | 10 - 30 V Gleichstrom |
| Stromaufnahmen | 0,1 Amp |
| Alarm 1 | Blinkende Anzeige, nur auf angeschlossenem Anzeigegerät sichtbar |
| Alarm 2 | Ausgang (Normal offen) NPN max 0,2A / 50 V DC |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftansluss | Schnellkupplung für 6 mm Luftschlauch |
| Maximale Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Geräte-bus | Power line |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | 175 x 135 x 90 mm |
| Gewicht ca. | 1.650 g |
| Schutzklasse | IP65 |
| Zulassungen | E1 & CE |
Kimax 2 Sensor enthalten 8 x Luftdruckdrosseln und 8 x T-Stück Ø8 mm - Ø6 mm - Ø8 mm. Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, Wie 10 mm, 12 mm und 3/8".
Dieser Kimax 2-Sensor ist für die Kommunikation mit einem Kimax 2 Radio konzipiert.

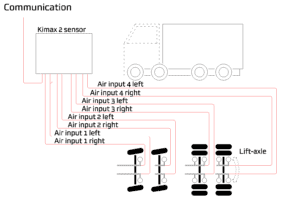

Druckluftkreisläufe
Kimax 2 Sensor Luft ist in mehreren Versionen erhältlich, jede P/N in den obigen Registerkarten ist auf eine bestimmte Anzahl von Achsen und Konfiguration des Federungssystems zugeschnitten.
Bei allen luftgefederten Fahrzeugen erhalten Sie optimale Genauigkeit mit zwei unabhängigen Lufteinlässen für jede Achse, einer für jeden pneumatischen Kreis (rechte und linke Seite), Kimax 2 berechnet die aktuelle Achslast an jeder Achse anhand des aktuellen Luftdrucks in den Luftfedern.
• Wenn Ihnen weniger Genauigkeit ausreicht, steht Ihnen auch ein Lufteinlass an jeder Achse oder Achsgruppe zur Verfügung
Optionale Versionen:
Kimax 2 ist genau so flexibel wie Ihre Fahrzeug:
Haben Sie einen Traktor mit Luftfederung an Vorder- und Hinterachse in Kombination mit einer Liftachse? Kein Problem!
Haben Sie einen LKW mit 2 Vorderachsen mit Stahlfedern und 2 Hinterachsen, die in einen linken und einen rechten Luftkreislauf unterteilt sind? Kein Problem!
Sie möchten einen Anhänger oder Auflieger an die oben genannten Fahrzeuge ankuppeln? Kein Problem!
Sie möchten einen hydraulisch gefederten Tieflader an einen luftgefederten Schlepper ankuppeln? Kein Problem!
Möchten Sie von einem Anhänger zu einem anderen Anhänger wechseln? Kein Problem!
– Individuelle Kalibrierwerte werden in der Kimax-Einheit, die an jedem Fahrzeug installiert ist, gespeichert.
