Lademanometer
Kimax 1 Luft
Kimax 1 Luft
Kimax 1 trailer 2 Luft Sensoren
1 x Display-Anhänger
1 x stabiler Edelstahlrahmen *
Winkel Stück 6 mm
Luftdruck drosselung dia. 6mm
T-Stück diamm. Ø 8mm / 6mm / 8mm
* Optional ohne Edelstahlrahmen
Lademanometer – für Anhänger/Sattelauflieger
Digitales Lademanometer für den Einsatz an Anhängern und Sattelanhängern: Das Display ist für die Montage in einem robusten, wasserdichten Edelstahlgehäuse direkt am Chassis ausgelegt.
Die Waage für unterwegs ….
Kimax 1, der Lademanometer zur bequemen und Kosengünstigen Überwachung der Achslast an Zugfahrzeugen, Anhängern und Sattelanhängern mit Luftfederung.
Kimax 1 berechnet die aktuelle Achslast anhand des Luftdrucks in der Luftfederung und zeigt den Wert als dreistelligen Zahl an.
Die Drucksensoren sind im Display verbaut,sodass die Einheit kompakt ist, und elektronischen Bauteile und Sensoren nicht von äusseren Faktoren beeinträchtigt werden
… Bei Überschreitung des Grenzwerts erfolgt eine Warnung
Kimax 1 hat zwei separat einstellbare Alarmstufen.. Der Überschreitungsalarm der Stufe 1 wird durch ein blinkendes Display angezeigt. Der Überschreitungsalarm der Stufe 2 aktiviert ein internes Relais. Das Relaissignal kann als ON/OFF-Eingang für ein anderes Gerät verwendet werden, z.B. für einen Bordcomputer oder eine externe Lampe.
Kimax 1 unterstützt Sie beim wirtschaftlicheren Transport, optimiert die Nutzlast und vermeidet Bußgelder.
Luftkreisläufe
Bei Fahrzeugen mit zwei unabhängigen Luftfederungskreisen pro Achse oder Achsgruppe wird der Luftdruck für jeden Kreislauf gemessen, wenn die Version mit 2 Sensoren verwendet wird, und Kimax 1 berechnet die derzeitige Achslast aus diesen beiden Werten.
Bei Fahrzeugen mit einem gemeinsamen Luftfederungskreis misst der Lademanometer diesen Luftdruck und berechnet die tatsächliche Belastung aus diesem Druck.
Der 2-Luft-Eingangsmesser zeigt die genaue Laständerung schneller an als ein Display mit nur einem Lufteingang.
Weitere Optionen:
Falls Sie Bordwäge mit mehrere Luftgefederten Achsen benötigen,könnte das Kimax 2 System eine gute Option für Sie sein.
Achslastmessung

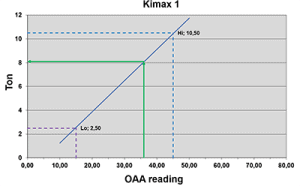

Kimax 1 nutzt den linearen Zusammenhang der Achslast mit dem Luftdruck in der Luftfederung. Mithilfe zweier Referenzpunkte (Leergewicht und Gewicht bei maximaler Zuladung) sowie des aktuell gemesenen Luftdrucks berechnet Kimax 1 die aktuelle Achslast mit einer Genauigkeit von 2% der maximalen Nutzlast.

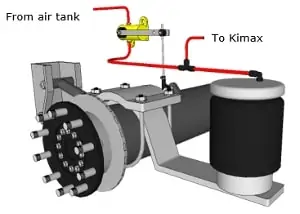

Je nach Last des Fahzeugs sorgt das Niveauregelventil durchReglung des Drucks in den Federbälgen dafür, dass das Chassis immer den gleichen Bodenabstand aufweist.
Auflieger werden mit einem oder zwei Niveauregelventilen pro Achse oder Achsgruppe ausgestattet sein.
Wenn nur ein Ventiel vorhanden ist, erhalten Sie mit einem Kimax mit einfachem Lufteinlass gute ergebnisse. Bei zwei Ventilen sort ein doppelter Lufteinlass für das genaueste Wiegeergebnis.
P/N 022000-0101
P/N 022000-0101 - 2 Sensoren Höhere Messgenauigkeit in allen Positionen
.
Technische Spezifikationen:
| Netzsspannung | 10 - 30 V Gleichstrom |
| Stromaufnahme | 0,1 Amp (mit Relais aktiv) |
| Relaisausgang | Normalerweise offener Kontakt 1A/30 V DC |
| Display | Dreistellige 7-Segment-LED-Zeichenhöhe 20,3 mm |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftanschluss | Schnellkupplung für, 6 mm Luftschlauch |
| Maximaler Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | 175 x 135 x 90 mm |
| Gewicht | Ca. 1.650 g |
| Schutzklasse | IP65 |
| Zulassung | E1 & CE |
Trailer set beeinhaltet: 2 x Winkel Stück 6mm durchmm, 2 x Luftdruck drosselung durchmm. 6mm, 2 x T-Stück durchmm. Ø8 / 6mm / 8mm.
Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, wie 10 mm, 12 mm und 3/8".
P/N 021000-0101
P/N 021000-0101 - 1 Lufteinlass günstiger Ausführung
.
Technische Spezifikationen:
| Netzsspannung | 10 - 30 V Gleichstrom |
| Stromaufnahme | 0,1 Amp (mit Relais aktiv) |
| Relaisausgang | Normalerweise offener Kontakt 1A/30 V DC |
| Display | Dreistellige 7-Segment-LED-Zeichenhöhe 20,3 mm |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftanschluss | Schnellkupplung für, 6 mm Luftschlauch |
| Maximaler Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | 175 x 135 x 90 mm |
| Gewicht | Ca. 1.650 g |
| Schutzklasse | IP65 |
| Zulassung | E1 & CE |
Trailer set beeinhaltet: 1 x Winkel Stück 6mm durchmm, 1 x Luftdruck drosselung durchmm. 6mm, 1 x T-Stück durchmm. Ø8 / 6mm / 8mm.
Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, wie 10 mm, 12 mm und 3/8".
P/N 021000-9101
P/N 021000-9101 - 1 Lufteinlass günstiger Ausführung
.
Technische Spezifikationen:
| Netzsspannung | 10 - 30 V Gleichstrom |
| Stromaufnahme | 0,1 Amp (mit Relais aktiv) |
| Relaisausgang | Normalerweise offener Kontakt 1A/30 V DC |
| Display | Dreistellige 7-Segment-LED-Zeichenhöhe 20,3 mm |
| Genauigkeit | 2% der max Nutzlast bei 0 ºC bis +50 ºC |
| Luftanschluss | Schnellkupplung für, 6 mm Luftschlauch |
| Maximaler Luftdruck | 15,5 bar (225 psi) |
| Betriebsdruckbereich | range 0-10,5 bar (0-150 psi) |
| Betriebstemperatur | -25 ºC bis +70 ºC |
| Lagertemperatur | -40 ºC bis +70 ºC |
| Abmessungen | Ø130 x 50 mm |
| Gewicht | Ca. 675 g |
| Schutzklasse | IP65 |
| Zulassung | E1 & CE |
Trailer set beeinhaltet: 1 x Winkel Stück 6mm durchmm, 1 x Luftdruck drosselung durchmm. 6mm, 1 x T-Stück durchmm. Ø8 / 6mm / 8mm.
Andere Abmessungen für T-Stücke sind auf Anfrage erhältlich, wie 10 mm, 12 mm und 3/8".
Anzeige der Achslast Messwerte
KIMAX verfügt über eine dreistellige 7-Segment-LED-Anzeige. Die Dezimalstellen können je nach Wägebereich auf die zweite oder dritte Stelle gesetzt oder vollständig entfernt werden.
Es lassen sich zwei Anzeigemodi auswählen:
• Automatisches Abschalten des Displays nach ca. 2 Minuten Lesen (nur in Kabinen empfohlen).
• Kontinuierliche Display-Messwerte (empfohlen auf Anhänger/Sattelauflieger)
(Werkseinstellung).
Optionen:
RS-232 serieller Ausgang (Option 1) Kimax 1 ist mit einem seriellen RS-232 Ausgang erhältlich, der die Anzeige des Messwerts in digitalem Format, -z.B. auf einem Bordcomputer oder GPS/Tracking-Einheiten ermöglicht.
RS-232 serieller Ausgang (Option 1) Kimax 1 ist mit einem seriellen RS-232 Ausgang erhältlich, der die Anzeige des Messwerts in digitalem Format, -z.B. auf einem Bordcomputer oder GPS/Tracking-Einheiten ermöglicht.
Serieller Druckerausgang (Option 4) Kimax 1 ist mit einem Ausgang für die gängigsten seriellen Drucker erhältlich.
Kabinenversion Für den Einsatz in der Fahrerkabine vorgesehen: Das Kimax 1 Display wird mit einer Halterung für eine einfache Installation auf dem Armaturenbrett geliefert.
